电气识图案例分析!拿到一份图纸应该从哪里看?应该看什么?
2019-10-8 10:01:28

建筑电气工程的规模有大有小,反映不同规模的工程图纸的种类,数量也是不同的,一般而言,一项工程的电气工程图应由以下几个部分组成。

一, 博狗体育开户

其内容包括电气工程图图纸目录,图例,设备明细表和设计说明等。图例一般只列了,本套图涉及的一些特殊图例。设备明细表只列出该电气 工程的一些主要设 备的名称,型号,规格和数量等,供定货参考。设计说明主要阐述该电气工程设计的依据,

基本指导思想与原则,补充图纸中未表明的工程特点,安装方法,工艺要求,特殊设备的安装方法及使用与维护注意事项等。图纸博狗体育开户的内容是值得认真读一读的,它便于施工人员快速准确地了解施工内容和要求。

二, 电气系统图

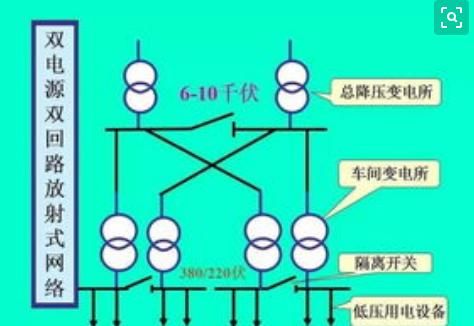

电气安装图到现场后,首先了解整个建筑物的供电情况,就从系统图开始,电气系统图分为好几种型式,有采用方框制作,有单线制作,和多线制作。系统图绘制是一种简单明了,易看易懂的表达型式,为我们施工提供了一种快捷方式,可能用它来定购制作供电设备。并且很简单明了地指明系统中的供电回路,和回路数量,电气负荷分类,电气设备容量,比较集中地反映了电气工程的规模,

三, 电气原理接线图

正确地讲,有电气原理图和电气接线图,两种图纸。表现在对某一台设备或系统的电气工作原理的图纸,也就是表达某一种工作原理和控制方法,用于指导具体设备与系统的安装,接线,调试。使用与将来的维修。一旦在使用过程中,出现故障可根据原理图进行分析故障原因。

接线图是将原理图进行了一部的分解,又另行设计了一份图纸,将一部分甲地到乙地需要靠电缆连接部分,绘制在一张图上,施工人员可根据此图上的编号,直接地正确地按编号进行接线。

四, 平面图 (电气施工平面图)

是表现各种电气设备与线路平面布置的图纸,主要由建筑物的衬托,布置电气设备,是进行电气安装的重要依据。平面图的形式很多,有各专业平面图,外电总平面图,总平面是以建筑专业绘出变电所, 厂区架空线路,厂区外线电力电缆等具体位置并注有关施工方法的图纸。

在有些总平面中还注明了建筑物的面积,电气负荷分类,电气设备容量等。这种平面图由于采用了较大的缩小比例,因此不能表现电气设备的具体形状,只能反映设备的相对位置。

五, 设备布置图

设备布置图主要表现各种电气设备平面与空间的位置,安装方法及其相互关系的图纸,通常用于配电所,变压器室,由平面图,立面图,断面图,剖面图及各种结构件详图等组成。这种图一般都是按三面视及各种结构件详图等组成。这种图一般都是按三面视图的原理绘制,基本上与一般机械工程没有多大原则的区别。

六 安装接线图

前面提到接线图,是表现某一设备内部各种电气元件之间连接的图纸,用于指导电气安装接线查线,它是与原理图对应的一种图纸。

七,大样图

是表现电气工程中其一部分的具体安装要求和做法的图纸,其中有一部分选用的是国家标准图集。
